IPC 系列智能電除塵器控制系統是我公司立足于自主開發和技術創新，吸收國外先進技術，消化美國GE公司產品的控制思想，應用我公司多年來電除塵器理論和試驗研究成果，不斷跟蹤應用計算機、通訊、測試等方面新技術，經多次改進升級而研制開發的高科技新產品。
IPC系統于1999年3月通過了由國家電力規劃總院主持的技術評審和福建省科委組織的技術鑒定，技術評審和鑒定會一致認為：該系統在保效節能、振打優化和智能化閉環控制上有較大突破和創新，節能指標優異。遙控、遙測方面運用了網絡技術的最新成果，產品達到了同類產品國際先進水平。

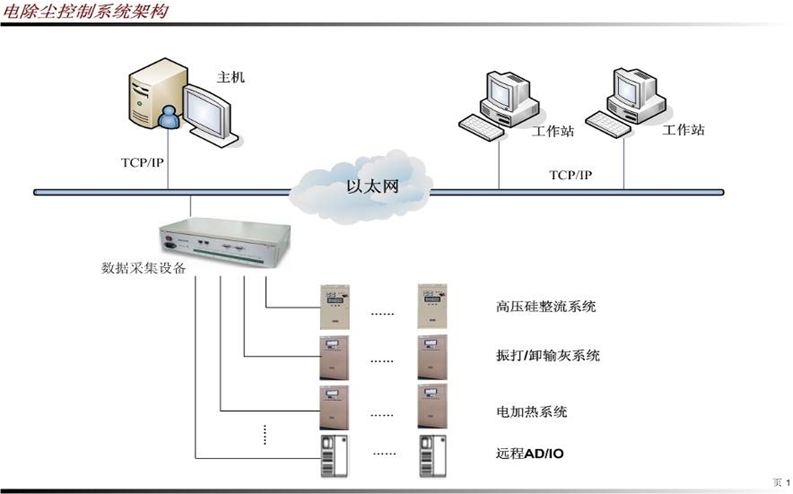

IPC系列智能電除塵器控制系統是采用一臺工業控制計算機，用數字輸入輸出和模擬輸入輸出等方法采集相關數據和參數，通過通訊方式自動管理控制電除塵器高壓硅整流設備、振打設備、卸輸灰設備、電熱設備的運行，自動顯示和記錄各設備的運行參數和狀況。同時，可通過粉塵濁度檢測儀的檢測反饋構成電除塵器的閉環控制，做到保效節能運行，該系統是實現整個電除塵系統集中管理、分散控制的智能化計算機控制系統。
系統上位機的軟、硬件配置，不斷跟蹤當今世界計算機的新技術和新產品，操作系統從DOS3.0、DOS6.22到Windows 95和Windows NT平臺，編程語言從BASIC、QB4.5到VB、Delphi語言硬件方面從386、486到586、PII機型。隨著IPC系統軟、硬件平臺的不斷升級，選用智能通訊卡，利用系統的多任務環境，極大地提高數據處理能力和數據采樣頻率，完成所有設備的采樣處理周期，從DOS下3秒左右下降到不到1秒，圖形化、對象化的人機界面，使系統操作、使用更加簡便；遠程通訊和網絡技術的應用，進一步提高系統的網絡功能和遠程技術服務功能。
系統下位機主要是電除塵器高低控制設備和微機控制器，主要有數字式自動電壓控制器－DAVC、振打卸灰控制器－MPC、電加熱控制器－MTC、電磁振打控制器－DZK、低壓集控系統－DDJX、邏輯控制器－PLC等。系統的檢測信號主要有用來監測電除塵器出口排放濃度的煙道濁度信號，用來表示除塵器進口粉塵量的鍋爐負荷信號，以及其它被認為必需的檢測信號，如溫度、壓力、一氧化碳、硫化物等。
IPC系統實現了電除塵器運行的自動化管理，首先，系統集中監控的功能 ，使得電除塵器的運行可以實現無人值班或多臺除塵器只設一個值班點，這樣可大大減少現場值班人員和維護人員；其次，IPC系統保效節能功能使電除塵器的運行符合綠色環保的世界潮流。根據我們?cè)囼?yàn)和用戶現場實測數據表明，當IPC系統工作于能量管理（EMS）狀態時，在中高比粉塵條件下，可實現保效節能，節電達50%以上。就電力行業而言，電除塵器的耗電量占發電功率的0.2%到0.4%，以節能40%計算，對不同系統，一年內，最多二年，就可以收回IPC系統的投資。由此可見，IPC系統的應用，在提高電除塵效率、節省人力、節約能源、保護電除塵器本體設備和電氣設備的長期高效運行等方面都有巨大的潛力，其綜合的社會效益是巨大的，意義是深遠的。
1、 主要特點：
（1） 可靠性高――采用加固型工業計算機，抗干擾能力強，具有防塵、防震功能，所有的計算機系統都有自檢和自恢復功能，采用星形總線方式組成IPC系統，若任一通訊總線發生故障，均不會影響其它設備的正常工作。
（2） 人機界面友好――全中文菜單方式，可以用鍵盤及鼠標操作，屏幕內容豐富活潑，全操作過程中文提示、容易掌握。
（3） 脫機能力――各下位機都能脫離主機，獨立工作。
（4） 控制功能完善――人工監控或自動監控快速響應工況的變化，閉環節能自動控制在確保除塵效率的前提下，達到節能的目的。
（5） 系統組態靈活――一套系統可以控制和管理一臺或多臺除塵器。
（6） 網絡功能――同工廠計算機網絡聯網，實現資源共享，通過公用電話系統與遠地計算機聯網，實現遠程技術跟蹤服務及遠程診斷，也可通過因特網進行遠程技術服務。
2、 主要功能：
（1） 運行數據與狀態檢測功能
主機從各下位機獲得電除塵器各種電氣設備的運行參數和狀態信息，通過各種檢測裝置獲得濁度信號、鍋爐信號、溫度、壓力、以及其它同電除塵器的運行、管理密切相關的參數。在系統軟件的管理下，生成運行報表、運行趨勢、報警記錄，并以圖形、表格、曲線、文本等方式進行顯示打印。
（2） 控制參數設定功能
在上位機通過鍵盤或鼠標實現如下功能：
A． T/R系統的運行方式、電流極限、啟動/停止的設定和控制，繪制電場伏安特性曲線。
B． 振打、卸、輸灰系統的運行參數設定或直接控制某一臺電機連續運行或停機。 C． 溫度控制系統的恒溫控制參數設定或直接控制某一臺電加熱的啟動/停止。
（3） 缺省值庫管理功能
IPC系統中設了一個系統運行參數設定值文件庫，庫的每一個文件都用來保存確信適合于某一工況最佳控制參數，這些參數包含所有設備的運行控制參數。當工況發生變化時，如煤種的變化，則只需調用相應的缺省庫文件，直接修改了全部的運行參數，免去了繁復的調節工作。
（4） 能量管理功能（EMS）
即功率最佳化控制，IPC系統根據除塵器出口煙道不透明度的反饋，自動調整各T/R系統的工作方式和輸出功率，在節約電源功率的同時，保證煙氣的達標排放。這一過程還可以克服常規供電無法解決的問題（如高比電阻下的反電暈），提高除塵效率。 我們開發的EMS智能閉環控制理論和方法，經受了實踐的考驗，如銅陵發電廠自96年起長期應用本系統，年節電經濟效益在30萬元以上，節能率60%，且除塵效率也有所提高，延緩了設備衰老，取得了較大的經濟效益和社會效益，其它此系統用戶的保效節能效也在50%以上。
（5） 振打最佳化控制
A. 系統根據不透明度反饋值及有關參數，綜合判斷振打效果，自動調整最佳振打周期及時序關系。 B. 可在切斷高壓電源或減少其輸出功率的情況下振打，加強振打清灰的效果。
（6） 自動開機、停機功能 系統根據鍋爐負荷及進出口煙氣溫度等參數，自動把電除塵器的有關設備投入運行或停止運行。
（7） 口令保護功能 系統擁有一套多級口令、保護系統，避免被未經許可的人員操作。
（8） 網絡功能 A.把該計算機作為工廠計算機網絡的一個工作站，向網絡服務器發送數據或接收數據，實現資源共享，其它工作站都能夠觀察和分析電除塵器運行的情況。
（9） 其它功能
根據需要可增設與除塵器有關的其它參數，如煙道閥門、風機狀態、煙氣 中的CO、O2、SO2含量、硅整流變壓器油溫等，這些參數可在屏幕上顯示或打印輸出，也可以參與過程控制，如CO信號怕防爆控制。
1. 高壓硅整流設備(簡稱T/R)
(1)采用數字式自動電壓調整器DAVC進行控制，它是由MCS-51微處理器，配上高級外圍芯片組成的計算機系統，通過其自身攜帶的串行通訊口，可以接受上位機的參數設定命令或啟動/停止命令，也可能把當前的運行參數(一次電壓、一次電流、二次電壓、二次電流、火花率、故障狀態等)傳給上位機。
(2)采用GGAJO2-K型(又稱Mvc-196)產品，它是采用Intel公司高性能的CHMOS 16位單片機--80C196KB為主控芯片。該單片機內部總線為16位，并集成了A/D、高速I/O、PWM、串行通訊口、定時/計數器等接口電路。功能強大，指令效率高，速度快。
2. 振打/卸、輸灰設備
采用可編程序控制器PLC或微機控制器MPC或DZK控制器。這些控制器都具有上位機的通訊的能力，可接受上位機的參數設定或向上位機傳遞運行參數和狀態 。
3. 電加熱設備
采用MTC－20微機溫度控制器，它是電除塵器溫度測量與恒溫控制的專用設備。通過通訊，可以向上位機傳遞除塵器或向上傳遞除塵器進出口煙氣溫度及恒溫控制點的參數和狀態，可以在上位機設定各恒溫控制的參數與狀態。
4. DDJX新型低壓集控系統
DDJX電除塵新型低壓集控系統是總結我公司DDX電除塵低壓控制系統及國內其他廠家電除塵低壓控制系統的基礎上，采用先進的計算機技術而開發的新一代產品。DDJX新型電除塵低壓集控系統以工業PC或STD工業控制計算機為主控部分，采用自己開發的矩陣式光隔離輸入、光隔離輸出模塊板，用Turbo C語言編程。它既保持原來常規的低壓控制系統功能，又具有界面友好、畫面生動、操作簡單、擴展功能強的特點。一臺大型電除塵器的低壓控制采用DDJX系統后，公用一臺低壓控制柜（或一柜一臺）就可以實現全部低壓控制功能。
5. 濁度儀及其它檢測設備
附：IPC證書
